1.1用途

1.EX-80R 大容量高速冷冻离心机防爆级别 EXdⅡ BT6；消除离心机在EXdⅡ区易燃易爆环境中引起实验区域爆炸的风险；例如： 用户分离的样品主要成分是 75％到 80％的乙醇溶液或其它易燃 易爆的溶液，则易形成易燃易爆环境，如果是普通离心机，则有可能会产生电火花，引爆实验环境；防爆离心机则消除此风险。防爆离心机严禁用于爆炸性粉尘爆炸环境当中，可用于爆炸性气体环境中的 2 级区域。

1.2 产品特点：

¿7 寸本安型防爆触模屏，可精确的控制转速、时间、温度、RCF，具有编程功能，记录运行信息。

¿电机采用防爆交流变频电机驱动，大力矩，运行平稳。

¿电路控制部分按照EXdⅡ BT6 Gb 级别进行隔爆处理。

¿整机采用全不锈钢外壳，不锈钢气弹簧，不锈钢锁钩；电源、控制系统、制冷系统、电机等电气元器件均采用防爆处理，带急停开关。

¿进口制冷压缩机机组，制冷效果好，使用寿命长；此款离心机容量大，热量高，如果采用常温或制冷效果不好，温度上升的很快，对样品或离心都有一定的影响。

¿具有超速、超温等多种保护功能。

1 .3设备结构

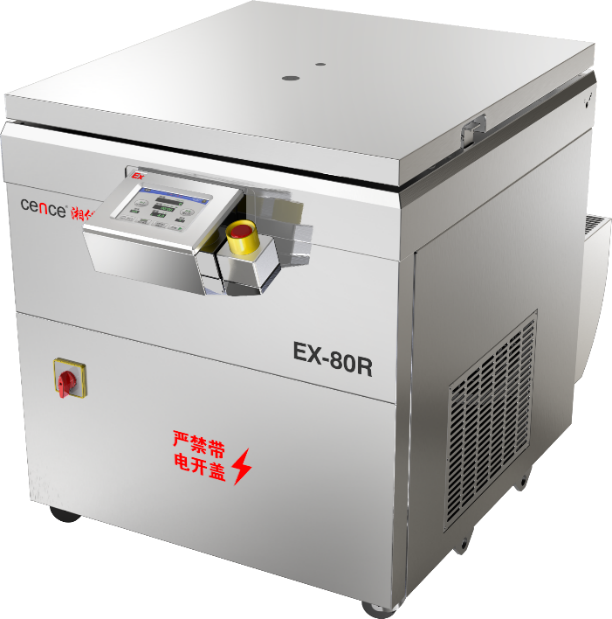

 EX-80R 大容量高速冷冻离心机由主机和转子等配件组成；其中主机由机架、门盖、离心室、驱动系统、电器控制系统、制冷系统和显示操作部分组成。

1.4防爆处理方式：

（1）电源部分电缆引入装置均采用上海华荣电子集团防爆产品，防爆级别EXd Ⅱ BT6，消除了爆炸隐患。油阻尼断路器，EXdⅡ BT6 Gb 隔爆型处理方式，保护电路同时，减少元件发热量，从而达到安全环保的目的。开关电源、固态继电器，均采用 EXdⅡ BT6 Gb 隔爆型处理方式 进行防爆处理，消除元件异常导致电火花等爆炸的隐患。同时确保内部电路用电的稳定性及安全性。

（2）控制系统及操作部分上位机采用防爆级别 EXdⅡ BT6 本安型触模屏。下位机控制PCBA板由湘仪公司自主研发，采用EXdⅡ BT6 Gb 隔爆型处理方式进行处理。

（3）压缩机制冷压缩机位于离心机后下部，蒸发器围绕在离心室的周围；离心室底部的热敏元件感应出离心室内气体的温度，从而调节压缩机的开停状态；运行时产生的热量取决于摩擦发热，与使用的转子和转速相关；采用进口无氟制冷机组，制冷/加热单回路控制，制冷速度快、效率高。配备防爆压缩机，采用压缩机接头浇封型防爆+EXdⅡBT6 Gb 启动盒隔爆型处理方式 ，控制腔内温度的同时消除了爆炸隐患，保证了分离效果，实现安全稳定运行。

（4）变频器及变频电机 电机驱动采用当前先进的变频控制技术，转速控制精度高，控制系统具有不平衡、测速、门盖、超速、超温等多种保护功能。变频器选用EXdⅡ BT6 Gb 级别隔爆型号产品。电机采用无刷交流变频电机，无需更换碳刷，消除了火花及碳粉隐患，隔爆加增安型处理方式进行防爆处理，保证离心机的安全运行。

（5）冷凝风机按照 EXdⅡ BT6 Gb 级别采用防爆型风机，实现了内部结构冷凝降温功能的同时消除了自身引发爆炸的隐患。

（6）离心室使用不锈钢316L的离心室，耐久性并抗腐蚀，离心室由硅胶密封垫密封。转子驱动轴和热敏元件位于离心室的底部，热敏元件持续监视离心室的温度，由于转子的尺寸和质量不同，离心室存在风阻的偏差，离心室的温度和转子的温度也不相同；微处理器计算所需要的离心室温度，通过设定所使用的转子补偿值以达到转子温度的要求；微处理器监视热敏元件并确定离心室所需的温度变化。

（7）离心腔增加氮气保护为了防止离心过程中基甲醇、乙醇泄露产生的爆炸风险，离心腔增加氮气保护装置，降低离心腔内的氧气浓度，减少爆炸风险。

1.5产品技术参数
